Vysekávanie a dierovanie plechov

Vysekávanie a dierovanie plechov

Vysekávanie a dierovanie plechov kombinované s laserovým rezaním je ideálne pre výrobu zložitejších kovových dielov z tenších plechov. Vďaka automatizovanému procesu znižujeme náklady, skracujeme dodacie lehoty a ponúkame flexibilné riešenia pre rôzne typy výrezov, dier či tvarovacích prvkov.

Získať cenovú ponuku Kontaktujte nás
Presnosť bez deformácií

Presnosť bez deformácií

Vysekávanie plechov s vysokou presnosťou na desatiny milimetra zabezpečuje kvalitné výpalky bez deformácií.

Kombinovanie viacerých operácií

Kombinovanie viacerých operácií

CNC dierovací lis umožňuje súčasne vysekávať, závitovať či značiť v jednom kroku, čo skracuje čas výroby a znižuje vaše náklady.

Efektívna výroba

Efektívna výroba

Automatizovaný proces vysekávania plechov pre sériovú kovovýrobu – ponúka rýchlosť, opakovanú kvalitu a optimalizované náklady na kus.

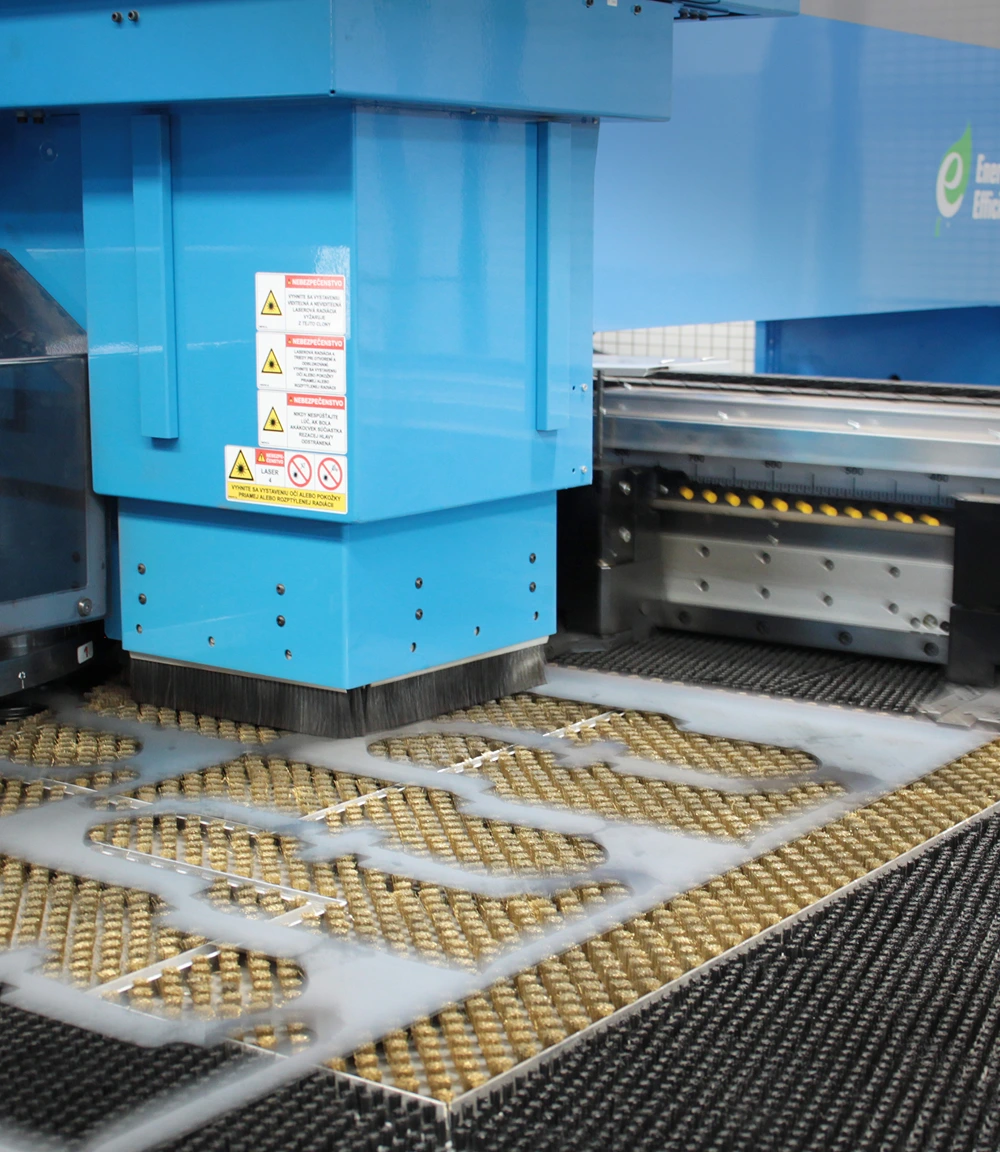

Proces vysekávania plechov

01

Príprava výroby

Na základe výkresov navrhneme najefektívnejší spôsob vysekávania plechu - od výberu nástrojov až po optimalizáciu rezného plánu.

02

dierovanie plechov

Samotný proces vysekávania umožňuje vykonávať viacero operácií naraz – okrem dierovania aj značenie či závitovanie.

03

ochrana povrchu

Všetky operácie sa vykonávajú na štetinovom stole, čím sa minimalizuje riziko poškodenia povrchu pohľadových kusov.

Proces vysekávania plechov

Naše technológie a moderné riešenia

Technológia, ktorá kombinuje dierovanie a rezanie, určená pre výrobu širokého spektra plechových dielov. Automatizovaný výrobný proces vykonáva za pomoci revolverovej hlavy v jednom kroku dierovanie, niblovanie, rezanie, tvárnenie, ohýbanie a závitovanie, čím umožňuje dosahovať vysokú opakovanú presnosť dielov.

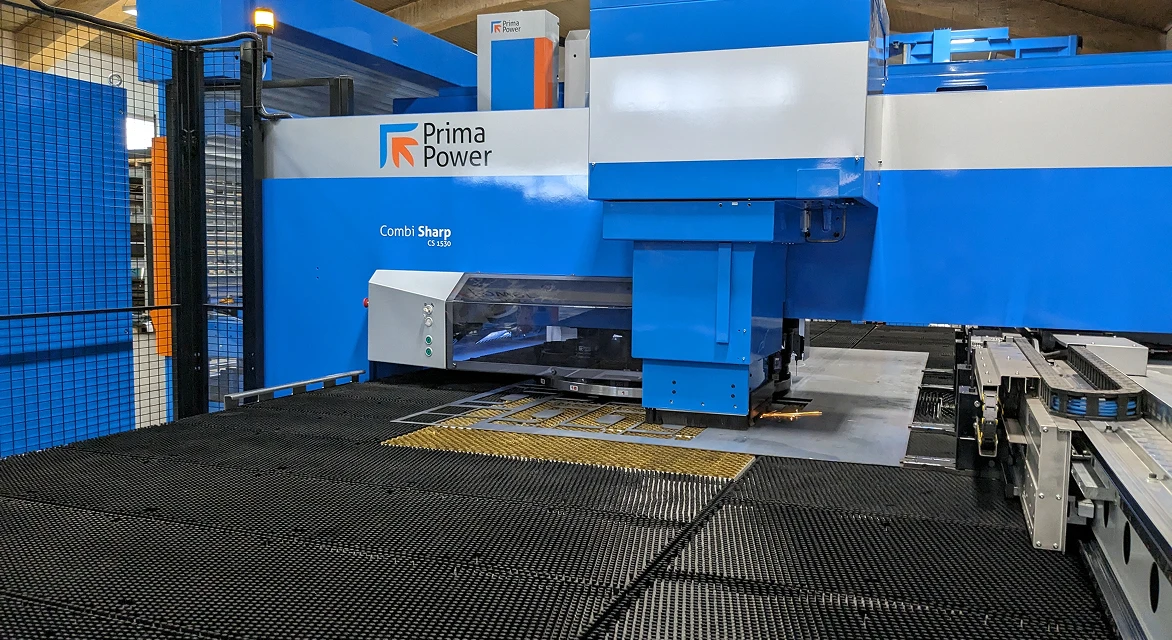

CNC servoelektrický dierovací lis kombinovaný s laserom od prima power

CNC servoelektrický dierovací lis kombinovaný s laserom od prima power

Dierovací lis s lisovacou silou 250kN prostredníctvom ktorého je možné vysekávať kruhové a špeciálne otvory s vysokou opakovanou presnosťou do rozmeru štandardne 88,9 mm, tvárnenie s možnosťou upformingu (formovanie smerom hore) do rozmerov 80 x 25 mm, tvárnené závity štandardne do rozmeru

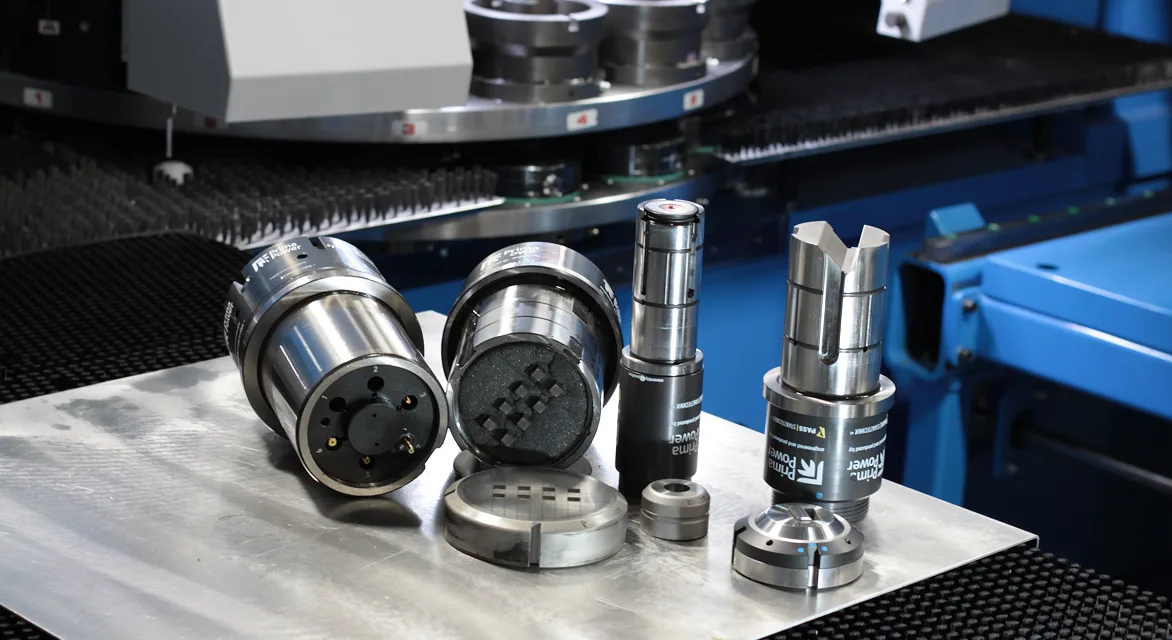

Technológie

Technológie

M8 s možnosťou vytvorenia tzv. kŕčku pre optimalizovanie pevnosti závitu v tenkých plechoch a množstvo ďalších technologických opcií, akou je napríklad značenie plechových dielov špeciálnymi nástrojmi pre popis a gravírovanie. Všetky operácie sa vykonávajú na štetinovom stole so žiadnym alebo minimálnym rizikom poškrabania povrchu.

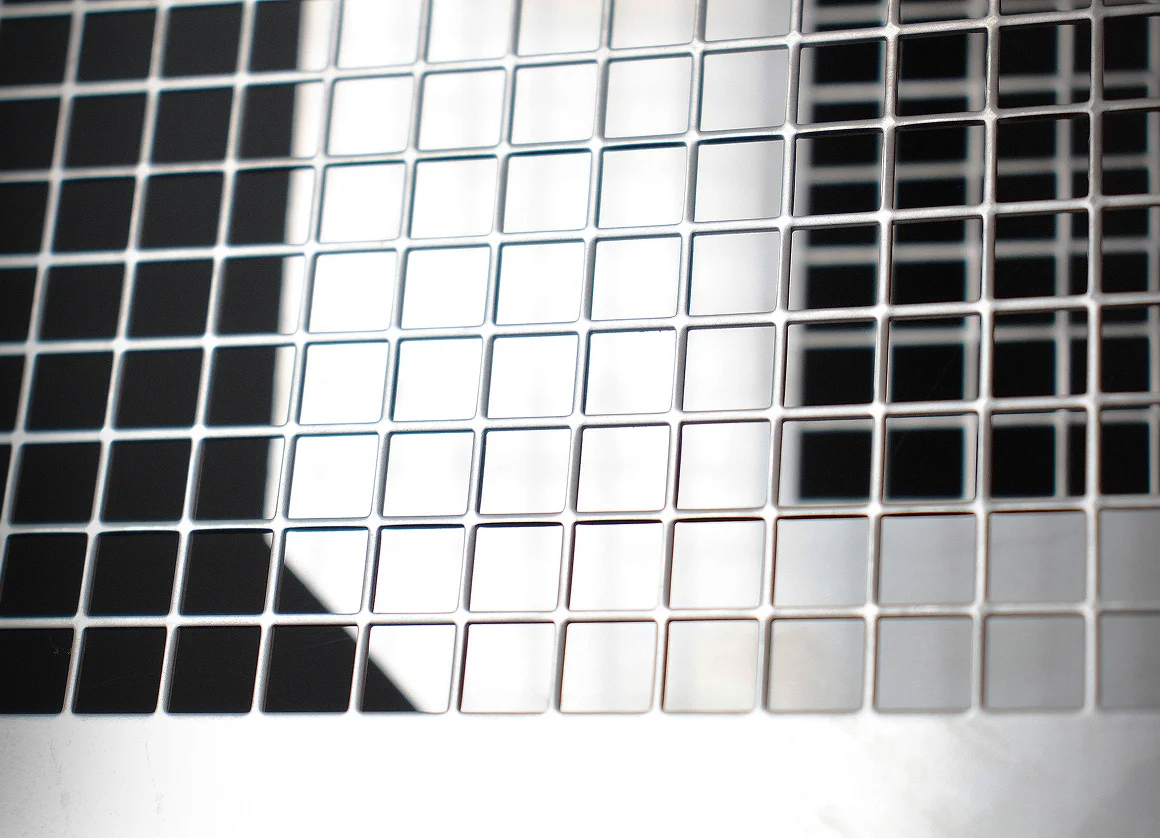

Jemné perforácie a ventilačné mriežky

Vysekávanie umožňuje vytvárať aj také kovové dielce, ktoré nie je možné vyrezať laserom – napríklad jemné perforácie, ozdobné vzory, ventilačné mriežky, s medzistennou hrúbkou už od 1 mm. Vďaka výmene nástrojov a kombinácii operácií v jednom cykle je vysekávanie ideálne pre zákazníkov, ktorí hľadajú vysokú presnosť, opakovateľnosť a úsporu nákladov pri výrobe plechových dielcov.

perforácie a mriežky
perforácie a mriežky

Porovnanie technológií

Konvenčná technológia

Celkový čas: 5 minút
Laserové rezanie 26 s
lisovanie 135 S + Čas prípravy
ohýbanie 90 s + čas prípravy
výrobný čas 1 ks: 251 Sekúnd + čas príppravy
Porovnanie produktu

Kombi technológia

Celkový čas: <2 minúty
Laserové rezanie kombinované s vysekávaním 115 S
Výrobný čas 1 ks: 115 sekúnd

HLAVNÉ VÝHODY TECHNOLÓGIE kombinujúcej laserové rezanie a vysekávanie dielov

Zníženie výrobných nákladov

Výrazné skrátenie výrobného času

Minimálna manipulácia s materiálom

Sprievodné technológie

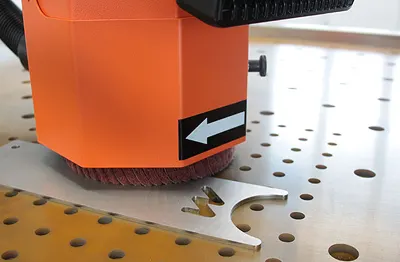

Otupovanie hrán

Otupovanie hrán

Na odstraňovanie oxidov, zaoblenie hrán, a brúsenie povrchu používame ručne vedené stroje alebo pásovú brúsku.

Technológia 2

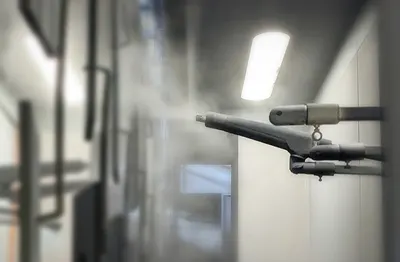

práškové lakovanie

Na vlastnej lakovacej linke lakujeme plechové diely odolnou práškovou farbou, stačí zadať požadovaný odtieň RAL.
